Découvrez comment bien utiliser un multimètre pour réaliser des tests électriques
Le multimètre constitue l’outil de diagnostic électrique incontournable pour tout professionnel ou bricoleur averti. Selon une étude de la fédération française de l’électricité (2024), 78% des incidents électriques domestiques pourraient être évités grâce à des contrôles préventifs réguliers. Saviez-vous qu’une utilisation correcte de cet appareil peut vous aider à comment utiliser un multimètre pour des tests électriques en toute sécurité ? La maîtrise de cet instrument vous permettra d’identifier rapidement les défauts électriques et de garantir la sécurité de vos installations.
Les bases fondamentales : comprendre votre instrument de mesure

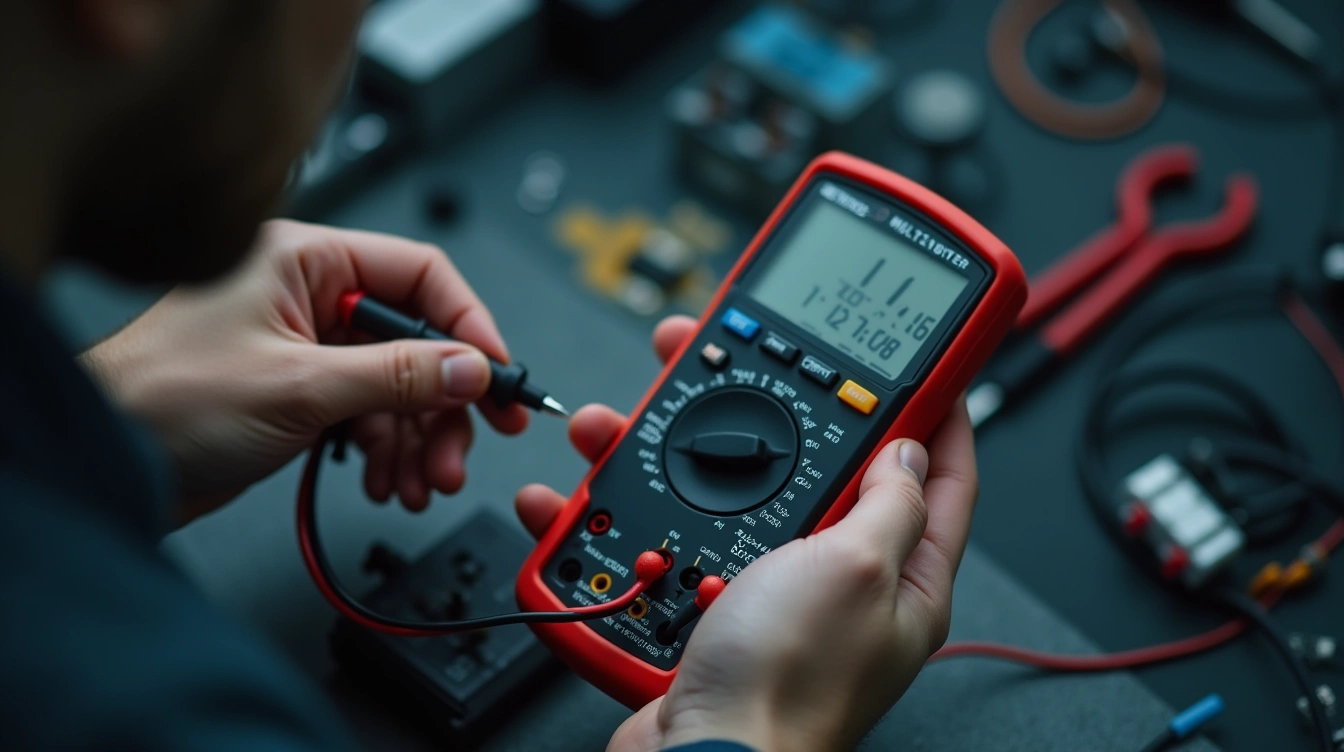

Un multimètre se compose de trois éléments principaux qui déterminent sa facilité d’utilisation. L’écran numérique affiche les valeurs mesurées avec une précision variable selon le modèle. Le sélecteur rotatif permet de choisir le type de mesure et la plage de valeurs appropriée. Les cordons de test, généralement rouge et noir, établissent la connexion entre l’appareil et le circuit à analyser.
Sujet a lire : Hébergement idéal pour familles en vendée près du puy du fou
Votre multimètre peut effectuer quatre types de mesures essentielles. La tension électrique se mesure en volts pour vérifier l’alimentation d’un circuit. L’intensité du courant s’exprime en ampères et nécessite une insertion en série dans le circuit. La résistance, mesurée en ohms, permet de tester les composants et détecter les défaillances.
La fonction continuité constitue l’un des outils les plus pratiques pour l’électricien. Elle émet un signal sonore lorsqu’un circuit fermé est détecté, facilitant ainsi la vérification rapide des connexions et l’identification des ruptures dans les câblages électriques.
Avez-vous vu cela : Brochettes apéro à préparer la veille : recettes faciles et délicieuses
Configuration et réglages préalables : préparez votre appareil
La préparation minutieuse de votre multimètre constitue la première étape cruciale avant toute mesure électrique. Cette phase préliminaire conditionne non seulement la précision des résultats obtenus, mais garantit également votre sécurité lors des manipulations.
Commencez par examiner visuellement l’état général de votre appareil. Vérifiez que le boîtier ne présente aucune fissure ou trace de choc qui pourrait compromettre l’isolation électrique. Inspectez ensuite minutieusement les cordons de test : les gaines isolantes doivent être intactes, sans entaille ni zone dénudée. Les pointes de touche doivent être propres et exemptes d’oxydation.
L’étape suivante consiste à positionner le sélecteur rotatif sur la fonction appropriée. Pour mesurer une tension alternative domestique, orientez-le vers la zone marquée « V~ » ou « VAC ». Choisissez toujours un calibre supérieur à la tension attendue : pour du 230V, sélectionnez 600V ou 750V selon les graduations disponibles sur votre modèle.
Assurez-vous que les cordons sont correctement insérés dans les bornes appropriées : le cordon noir dans « COM » (commun) et le rouge dans « V » (tension). Cette configuration standard évite tout risque de court-circuit accidentel lors de la connexion sur le circuit à tester.
Techniques de mesure selon le type de grandeur électrique
Chaque type de mesure électrique nécessite une méthode spécifique pour garantir des résultats précis et sécurisés. La position des cordons, le choix de la fonction et les points de contact varient selon que vous mesurez une tension continue, alternative ou une résistance.
Pour mesurer une tension continue DC, positionnez le sélecteur sur la fonction V⎓ et branchez les cordons en parallèle sur le circuit. Le cordon rouge se connecte sur la borne positive, le noir sur la borne négative ou la masse. En tension alternative AC (V~), la polarité importe moins mais l’appareil doit être calibré sur une plage supérieure à la valeur attendue.
La mesure d’intensité demande une approche différente : coupez l’alimentation, ouvrez le circuit et insérez le multimètre en série. Le courant traverse alors l’appareil qui affiche sa valeur. Cette manipulation exige une vigilance particulière car une mauvaise connexion peut endommager l’équipement.
Pour tester la résistance ou la continuité, le circuit doit être hors tension. Placez les pointes de touche aux extrémités du composant à vérifier. Un bip sonore confirme la continuité, tandis qu’un affichage numérique indique la valeur résistive en ohms.
Protocoles de sécurité à respecter absolument
La manipulation d’un multimètre en milieu électrique exige le respect strict de protocoles pour éviter tout accident. Ces règles de sécurité protègent l’utilisateur et préservent l’intégrité des équipements mesurés.
- Équipements de protection individuelle : Porter des gants isolants homologués (minimum 1000V), chaussures de sécurité à semelles isolantes et vêtements anti-statiques. Vérifier l’état des équipements avant chaque utilisation.
- Vérifications préalables obligatoires : Contrôler l’état des cordons de mesure et des sondes avant branchement. Tester le multimètre sur une source connue pour valider son fonctionnement correct.
- Procédures de mise en sécurité : Couper l’alimentation électrique avant branchement, utiliser un VAT pour confirmer l’absence de tension, et respecter les distances de sécurité minimales.
- Limites d’utilisation critiques : Ne jamais dépasser les valeurs nominales maximales de l’appareil, éviter les mesures sur circuits inductifs sans protection, et maintenir l’appareil sec en permanence.
Diagnostic des pannes courantes et solutions pratiques
Les dysfonctionnements électriques les plus fréquents se manifestent généralement par des tensions anormales ou des chutes de tension inexpliquées. Lorsque vous relevez une tension de 180V au lieu des 230V attendus, cela révèle souvent un problème de connexion au niveau du tableau électrique ou des bornes de raccordement.
La démarche de diagnostic commence par la vérification systématique des connexions. Un serrage insuffisant des bornes provoque une résistance parasite qui génère des chutes de tension caractéristiques. Dans une installation récente, une tension de 210V mesurée sur une prise peut indiquer un mauvais serrage au niveau du disjoncteur divisionnaire correspondant.
Les mesures de continuité permettent d’identifier rapidement les ruptures de conducteurs. Une résistance infinie entre deux points révèle une coupure, tandis qu’une valeur élevée (plusieurs ohms) suggère une connexion détériorée. L’exemple typique concerne les fils dénudés qui s’oxydent dans les boîtiers humides, créant une résistance progressive jusqu’à la panne complète.

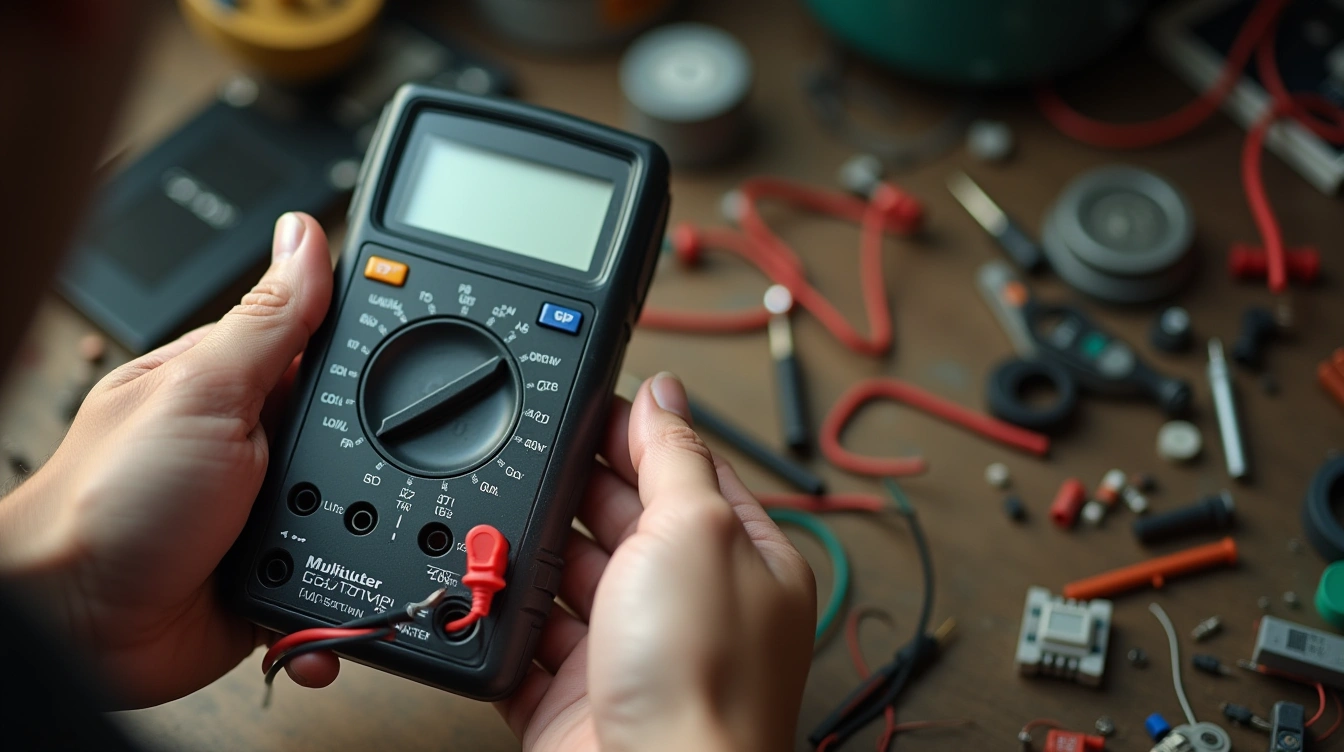

Entretien et maintenance de vos équipements de mesure
La fiabilité de vos équipements de mesure dépend directement de leur entretien régulier. Un multimètre mal entretenu peut générer des erreurs de lecture dangereuses et compromettre la sécurité de vos installations électriques.
Le nettoyage constitue la première étape essentielle de maintenance. Utilisez un chiffon sec pour nettoyer l’écran et le boîtier chaque semaine. Évitez absolument les produits chimiques agressifs qui pourraient endommager les composants électroniques. Pour les cordons de test, vérifiez mensuellement l’état de l’isolant et remplacez-les dès l’apparition de fissures.
La vérification du calibrage doit s’effectuer tous les six mois en testant des tensions connues. Un écart supérieur à 2% par rapport aux valeurs de référence nécessite un étalonnage professionnel. Stockez vos appareils dans un endroit sec, à température stable, et remplacez les fusibles de protection dès qu’ils grillent pour maintenir une protection optimale.
Vos questions sur l’utilisation du multimètre
Comment brancher correctement un multimètre sur un circuit électrique ?
Coupez d’abord l’alimentation. Insérez les cordons dans les bonnes bornes : COM (noir) et V/Ω (rouge) pour la tension. Réglez le sélecteur sur la bonne gamme. Respectez toujours les consignes de sécurité avant tout branchement.
Quelle est la différence entre mesurer en AC et DC avec un multimètre ?
DC mesure le courant continu (piles, batteries), AC mesure le courant alternatif (prises domestiques). Le réglage AC affiche une valeur efficace, tandis que DC donne la valeur instantanée. Vérifiez toujours le bon mode avant mesure.
Comment identifier la phase et le neutre avec un multimètre sans risque ?
Utilisez la fonction détecteur de tension sans contact d’abord. Puis mesurez entre chaque fil et la terre : 230V indique la phase, 0V le neutre. Portez des équipements de protection et travaillez hors tension.
Quels sont les réglages à faire sur un multimètre avant de tester la tension ?
Sélectionnez le mode tension (V~ou V=). Choisissez un calibre supérieur à la tension attendue. Vérifiez que les cordons sont dans les bonnes bornes. Testez le bon fonctionnement sur une source connue.
Peut-on utiliser un multimètre pour tester la continuité d’un câble électrique ?
Oui, avec la fonction ohmmètre (Ω) ou continuité (bip). Coupez impérativement l’alimentation avant le test. Placez les pointes aux extrémités du conducteur. Un signal sonore ou une résistance faible confirme la continuité.
